Vernieuwend met contrast

Het METTEN Blindengeleiden systeem omvat indicatoren in het vloeroppervlak, die zich door een hoog tactiel, akoestisch en optisch contrast van het aangrenzende vloeroppervlak onderscheiden. Ribbel tegels worden overeenkomstig de norm van DIN 32984 als vloer indicatoren met een breed geribbelde oppervlak - positieve ribbels met een asmaat van 50 mm - geproduceerd. Het niveauverschil tussen de boven- en onderkant van iedere richel is ca. 4 mm. Voor situaties die bijvoorbeeld op moeten vallen, die iets moeten aangeven, bijvoorbeeld een afbuiging in de looprichting, hoogteverschil of een oversteek, zijn de noppen tegels ontwikkeld met taps toelopende afgevlakte noppen of in een bolronde uitvoering. Het systeem wordt gecompleteerd met begeleidingstegels, die het tactiele contrast tussen de geleide lijnen en het aangrenzende vloeroppervlak verhogen.

Noppentegels zijn afgestemd op de actuele DIN Norm 32984.

Noppen- en Ribbeltegels
Oppervlak
Projectversie formaten
Galerij
Referenties
Legpatronen
Video
Downloads

Oppervlak

Aanvullende informatie

Om een hoog licht/donker kleurcontrast met het aangrenzende vloeroppervlak te verkrijgen wordt het Metten blindengeleiden systeem uitgevoerd met kleurintensief en dichte "Flowstone" beton. Naast verkeerswit biedt het systeem een veelvoud aan speciaal op maat geproduceerde kleuren die afgestemd zijn op onze overige verhardingsproducten.
Voor veilig begaanbare blindengeleide tegels is een blijvende hoge glijweerstand van groot belang. Hiervoor zijn de oppervlakken van alle blindengeleide tegels voorzien van een slijtvaste zandkorrel structuur.

„De als sneeuwwit geleverde tegels worden smoezelig grijs en de ribbels zijn dusdanig versleten dat deze zich niet meer laten waarnemen” een vaker gelezen commentaar uit vakbladen voor de inrichting van publieke buitenruimtes. En juist op basis van deze vaststelling werd een assortiment van Noppen- en Ribbeltegels samengesteld met als basis materiaal het innovatieve Flowstone beton dat een zeer hoge dichtheid heeft. Niet alleen biedt dit materiaal een hoge slijtvastheid maar tevens geeft dit een sterke kleurintensiteit waarmee lichtcontrasten ook in een intensief gebruikte vloer duidelijk waarneembaar blijven. Dit is met name voor de niet blinde maar slechtzienden passanten een belangrijk oriëntatie middel.
Om het verschil te kunnen beoordelen in de kwaliteit van aangeboden producten is het massa verlies op basis van een vorst- en dooi wisseling in combinatie met strooizout een goed uitgangspunt. Algemeen gaat men hierbij uit van max. 0,2 kg/m2. De door METTEN aangeboden Flowstone tegels hebben een gemiddeld verlies aan massa van minder dan 0,05 kg/m2.

Product informatie KN-Flowstone

Voordelen van KN-Flowstone tegels

Productie van de KN Blindengeleiden tegels op basis van Flowstone hogesterktebeton geven een hogere dichtheid met daardoor een geringere opname van vocht ten opzichte van normaal beton. Naast een waarneembare esthetische kwaliteit geeft dit een betere slijtvastheid en een hogere kleurintensiteit.

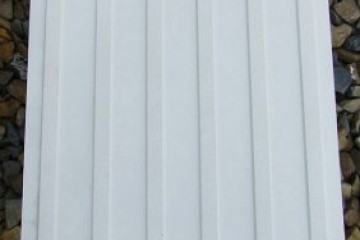

RIBBELTEGEL
Asmaat 50 mm
Ribbelafstand 35 mm
Raakvlak 15 mm

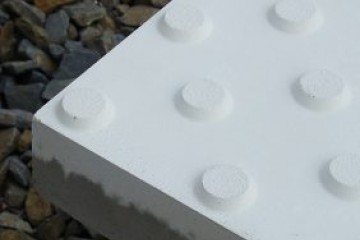

NOPPENTEGEL
Asmaat 42,4 mm
Noppen afgevlakt
24,5/20 mm
50 Stk. Noppen
diagonaal liggend
NOPPENTEGEL
Asmaat 55 mm
Noppen afgevlakt
24,5/20 mm
32 Stk. Noppen
diagonaal liggend
BEGELEIDINGSTEGEL
Maatvoering in cm

30 x 30 x 3,0
30 x 30 x 5,0
30 x 30 x 8,0
30 x 30 x 10,0
30 x 30 x 12,0
Maatvoering in cm

30 x 30 x 3,0
30 x 30 x 5,0
30 x 30 x 8,0
30 x 30 x 10,0
30 x 30 x 12,0
Maatvoering in cm

30 x 30 x 3,0
30 x 30 x 5,0
30 x 30 x 8,0
30 x 30 x 10,0
30 x 30 x 12,0
Maatvoering in cm

30 x 30 x 3,0
30 x 30 x 5,0
30 x 30 x 8,0
30 x 30 x 10,0
30 x 30 x 12,0



Download Skizze



KN-Flowstone
RIBBELTEGEL
Asmaat 40 mm en 50 mm
KN-Flowstone
NOPPENTEGEL
Noppen bolrond in rijen met 36 Noppen
KN-Flowstone
NOPPENTEGEL
Noppen afgevlakt diagonaal met 32-50 Noppen
Noppen afgevlakt in rijen met 36 Noppen
KN-Flowstone
BEGELEIDINGSTEGEL
Maatvoering in cm

30 x 30 x 2,0-12
Maatvoering in cm

30 x 30 x 2,0-12
Maatvoering in cm

30 x 30 x 2,0
Maatvoering in cm

30 x 15 x 12,0
30 x 30 x 12,0
Alle maten zijn Nominale maten zonder afstandhouders. Afwijkende dikte zijn met stappen van 0,2 cm tot max. 8 cm zonder meerprijs mogelijk.
Kleuren:
Verkeerswit
Antraciet
Speciale kleuren afgestemd op de METTEN tegel- en bestratingssystemen.
Toplaag op basis van hogesterktebeton:
Drukvastheid: ≥ 45/mm2
Buigsterkte:  ≥ 5 N/mm2
Vorst- en dooi wisselingen: < 500 g/m2 (CDF-Test)
Slijtvastheid: Hardheids klasse 4
Glijweerstand: > SRT 60
Product voldoet aan de eisen conform de DIN EN 1338 Typ KDI.

Product informatie KN-vezelbeton

KN-vezelbeton Blindengeleiden tegels op basis van DIN 18500/32984.

RIBBELTEGEL NOPPENTEGEL BEGELEIDINGSTEGEL

A40 30x30

TR3030 – A40
Trapezium vormige ribbel
Asmaat: 40 mm
Rastermaat: 300 x 300 x 20 – 120 mm

Kleur: homogeen 1-laag Dykerhoff-wit,
antraciet (geel, grijs en andere kleuren op aanvraag)
Tegeldikte: 20 – 120 mm
Ribbel vorm: trapezium

Ribbel aantal: 8 Stuks

N3030 KuRe36 30x30

N3030 – KuRe36
Bolronde noppen
Rastermaat: 300 x 300 x 20 – 120 mm

Kleur: homogeen 1-laag Dykerhoff-wit,
antraciet (geel, grijs en andere kleuren op aanvraag)
Tegeldikte: 20 – 120 mm
Noppenvorm: bol
Plaatsing noppen: in rijen (orthogonaal)

Noppen aantal:  36 Stuks

KN Begleitplatte

BR3030
Begeleidingstegel met structuur oppervlak (Ränderoberflache)
Rastermaat.
300 x 300 x 20 – 120 mm

Kleur: homogeen 1-laag Dykerhoff-wit,
antraciet (geel, grijs en andere kleuren op aanvraag)

Tegeldikte: 20 – 120 mm

AR40 30x30

TR3030 – AR40
Trapezium profiel ribbel met structuur oppervlak
Asmaat: 40 mm
Rastermaat: 300 x 300 x 20 – 120 mm

Kleur: homogeen 1-laag Dykerhoff-wit, antraciet (geel, grijs en andere kleuren op aanvraag)
Tegeldikte: 20 – 120 mm
Ribbel vorm: trapezium

Ribben aantal: Stuks

NR3030 KeDi 32

NR3030 – KeDi32

Afgevlakte noppen met structuur oppervlak
Rastermaat: 300 x 300 x 20 – 120 mm

Kleur: homogeen 1-laag Dykerhoff-wit, antraciet (geel, grijs en andere kleuren op aanvraag)
Tegeldikte: 20 – 120 mm
Noppenvorm: afgevlakt
Plaatsing noppen: diagonaal

Noppen aantal: 32 Stuks

AR50 10 30x30

TR3030 – AR50-10
TTrapezium profiel ribbel met structuur oppervlak
Asmaat: 50 mm
Rastermaat: 300 x 300 x 20 – 120 mm

Kleur: homogeen 1-laag Dykerhoff-wit, antraciet (geel, grijs en andere kleuren op aanvraag)
Tegeldikte: 20 – 120 mm
Ribbelbreedte: 10 mm
Ribbel vorm: trapezium

Ribbel aantal: 6 Stuks

NR3030 KeDi50 30x30

NR3030 – KeDi50
Afgevlakte noppen met structuur oppervlak
Asmaat: 300 x 300 x 20 – 120 mm

Kleur: homogeen 1-laag Dykerhoff-wit, antraciet (geel, grijs en andere kleuren op aanvraag)
Tegeldikte: 20 – 120 mm
Noppenvorm:afgevlakt
Plaatsing noppen: diagonaal

Noppen aantal: 50 Stuks

AR50 15 30x30

TR3030 – AR50-15
Trapezium profiel ribbel met structuur oppervlak
Asmaat: 50 mm
Rastermaat: 300 x 300 x 20 – 120 mm

Kleur: homogeen 1-laag Dykerhoff-wit,
antraciet (geel, grijs en andere kleuren op aanvraag)
Tegeldikte: 20 – 120 mm
Ribbel vorm: trapezium

Ribbel aantal: 6 Stuks

NR3030 KeRe36 30x30

NR3030 – KeRe36
Afgevlakte noppen met  structuur oppervlak
Rastermaat: 300 x 300 x 20 – 120 mm

Kleur: homogeen 1-laag Dykerhoff-wit,
antraciet (geel, grijs en andere kleuren op aanvraag)
Tegeldikte: 20 – 120 mm
Noppenvorm: afgevlakt
Plaatsing Noppen: in rijen

Noppen aantal: 36 Stuks

Alle maten zijn Nominale maten zonder afstandhouders. Afwijkende dikte zijn met stappen van 0,25 cm tot max. 8 cm zonder meerprijs mogelijk.
Kleuren:
Verkeerswit
Antraciet
Speciale kleuren afgestemd op de METTEN tegel- en bestratingssystemen.
Toplaag op basis van hogesterktebeton:
Drukvastheid: ≥ 45/mm2
Buigsterkte: ≥ 5 N/mm2
Vorst- en dooi wisselingen: < 500 g/m2 (CDF-Test)
Slijtvastheid: Hardheids klasse 4
Glijweerstand: > SRT 60
Product voldoet aan de eisen conform de DIN EN 1338 Typ KDI.

Vergelijking vezelbeton, Flowstone en homogene vloerindicatoren

  KN Flowstone KN Vezelbeton Homogene vloerindicatoren

Kleuren

Verkeerswit
Antraciet
Speciale kleuren

Verkeerswit
Antraciet
Speciale kleuren

Speciale kleuren afgestemd op de METTEN tegel- en bestratingssystemen


Drukvastheid > 45 N/mm² > 45 N/mm²

gemiddeld > 60 N/mm2

Buigsterkte

≥ 5

≥  5 N/mm2

afhankelijk van uitvoering
Vorst- en dooiwisselingen < 500 g/m2 (CDF Test) < 500 g/m2 (CDF Test) < 200 g/m2 (CDF Test)
Slijtvastheid hardheids klasse 1 (DIN EN 1338 Bijlage H) 1 (DIN EN 13748-2) 1 (DIN EN 1338 Bijlage H)
Glijweerstand > SRT 60 > SRT 60 > SRT 60
