Tocano Blockstufen
Tocano Rechte traptreden

Rechte massieve traptreden

Rechte massieve Traptreden zijn in het bijzonder geschikt daar waar een niet bestaande betonnen onderconstructies voorhanden is. Met de traptreden zijn eenvoudig en snel trappartijen te realiseren. Het Tocano traptreden programma biedt zichtzijden in negen verschillende uitvoeringen die afgestemd zijn op de Metten tegel- en bestratingssystemen. Als u bovendien andere kleuren, oppervlakte bewerkingen of afwijkende afmetingen wilt, zijn de mogelijkheden in het ConceptDesign assortiment zeer groot.

Tip: De ConceptDesign traptreden kunnen met een naar binnen liggende Optrede geproduceerd worden. Hierdoor verkrijgt de traptrede een optisch verfijnde maatvoering. Ook is het mogelijk een in kleur afwijkende inleg aan de voorzijde van de traptreden aan te brengen om de opmerkzaamheid van de trap te accentueren.

Rechte traptreden

STANDAARD UITVOERINGAFMETINGUITVOERING ZICHTZIJDEN
Tocano Blockstufe METTEN 50 x 40 x 14 cm*
80 x 40 x 14 cm
100 x 40 x 14 cm
120 x 40 x 14 cm
*Gezaagd uit 100 cm traptrede, hierdoor maatreductie op 49,8 cm.
Gestraald of samtiert®. Geïnpregneerd en met kleur verdiepend effect
De traptreden hebben vier gestraalde zijden (Op- en Aantrede en kopse kanten) Farben

MAAT GEPRODUCEERDAFMETINGUITVOERING ZICHTZIJDEN
Tocano Blockstufe METTEN max. 300 x 50 x 20 cm Gestraald. Geslepen en Samtiert®
  Farben

TOCANO UMBRIANO-TRAPTREDENAFMETINGUITVOERING ZICHTZIJDEN
Tocano Blockstufe bossiert
Traptreden met behouwen Optrede zijde

Tocano Blockstufe gesägt
Traptreden met gezaagde Optrede zijde
100 x 35 x 15 cm Gemarmerde Aantrede met CleanTop® CF 90

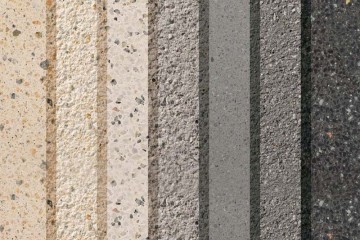

KLEUREN

Viterbo-TRAPTREDEAFMETINGUITVOERING ZICHTZIJDEN
Tocano Blockstufe METTEN
Traptreden met diamant geborstelde samtiert® aantrede, kopse kanten en Optrede glad

50 x 40 x 14 cm*
100 x 40 x 15 cm

*Gezaagd uit 100 cm traptrede, hierdoor maatreductie op 49,8 cm.
Diamant geborstelde samtiert®

KLEUREN

Corio-TRAPTREDEAFMETINGUITVOERING ZICHTZIJDEN
Tocano Blockstufe METTEN
Traptreden met gezaagde Optrede zijde, kopse kanten glad. Aantrede samtiert®
100 x 35 x 15 cm Samtierte® aantrede met CleanTop® CF 90
KLEUREN
OPTIONELE AANVULLENDE UITVOERINGEN
Tocano Blockstufe METTEN Kopse kant bewerking
Tocano Blockstufe METTEN Schuine zijde
Tocano Blockstufe METTEN Ronde zijde
Tocano Blockstufe METTEN Aanvullende gestraalde zijde
Tocano Blockstufe METTEN Aanvullende geslepen zijde
Tocano Blockstufe METTEN Uitsparing

Eigenschappen

  • Alle oppervlakken zijn veilig begaanbaar door de glijweerstand van R 11.
  • Hoogwaardige zichtzijden door het gebruik van natuursteen edelsplitten in combinatie met een speciaal bewerkings procedures.
  • Zeer dichte en verfijnde „Hoge sterkte beton“ oppervlak.
  • Af fabriek geïmpregneerd met kleurverdiepend effect
  • Grote keuze in vorm, maatvoering en kleur.

ONTWERPADVIES

Op verzoek te produceren met een ingebouwde LichtDesign verlichting strip.

TIP

Op bestelling te voorzien aan de boven voorzijde van in kleur contrasterende lijn. Prettig en zeker veiliger voor minder goed ziende gebruikers.

Prijzen

Richtprijzen af fabriek incl. BTW:

TocanoKleur / FormaatPrijs per m1*
Tocano traptrede Samtiert® Standaard kleur, formaat € 205,65
Tocano traptrede gestraald Standaard kleur, formaat € 148,75
Tocano traptrede Umbriano, behouwen voorzijde 100 x 35 x 15 cm € 185,10
Tocano traptrede Umbriano, gezaagde voorzijde 100 x 35 x 15 cm € 185,10
Tocano traptrede Viterbo diamant geborsteld en Samtiert® 100 x 40 x 15 cm € 127,00
Tocano traptrede Corio Samtiert® 100 x 40 x 15 cm € 134,60
OPTIONELE  UITVOERINGEN
Aangepaste maatvoering, Samtiert® ConceptDesign kleuren € 268,00/m1
Aangepaste maatvoering, gestraald ConceptDesign kleuren € 205,60/m1
Aangepaste maatvoering, geslepen ConceptDesign kleuren Op aanvraag
*Prijs is exclusief transport en pallets, dit omdat het afhankelijk is van soort, aantal en afmeting.

Galerij

Technische aanwijzingen

RASTERMAATNominale maatWapeningClassificatieStuks
per m1
Gewicht kg/st.
80x40x14 800x400x140 Zonder wapening DIN EN 13198 1,3

103

100x40x14 1000x400x140     1,0 129
120x40x14 1200x400x140     0,8 155


Definitie 4 zijdig bewerkt: Op- (Stootbord) en Aantrede en beide kopse zijden.
Op- en aantrede en Elleboog elementen zijn geschikt voor een verwerking op een spanningsvrije ondergrond middels een verlijming met mortel.

Verwerking van Tocano elementen

1. Controle van de levering

Tocano elementen worden liggend op pallets geleverd. Deze pallets kunnen b.v. met een kraan op de vrachtauto zelf of met een vorkheftruck afgeladen worden. De losplaats moet horizontaal en stabiel zijn. De aangeleverde pallets dienen zo opgeslagen te worden dat het geleverde materiaal beschermd is tegen beschadigingen en verontreinigingen.

Voor de verwerking dient men het geleverde materiaal te controleren op basis van de bestelgegevens en vrachtbrieven. Transportschade dient op de vrachtbrief door de ontvanger vermeld te worden.

Elementen met zichtbare gebreken mogen niet verwerkt worden. Na verwerking kan er geen aanspraak op de garantie worden gemaakt.

2. Kleur- en structuurverschil

Onze producten worden geproduceerd met behulp van kiezel, natuursteensplit soorten, zand en cement, hierdoor zijn de afzonderlijke kleuren onderhevig aan natuurlijke schommelingen. Een lichter soort zand of een donker soort cement maakt al dat kleur maar ook de structuur wisselend kan zijn.

Lichte verschillen in kleur en oppervlak, vooral tussen de verschillende afmetingen, zijn technisch onvermijdbaar. Dit kan niet aangemerkt worden als een tekortkoming in de kwaliteit.

3. Verwerking

De massieve elementen worden op een ca. 20 cm dikke vorstvrije en goed vocht afvoerende laag van beton verwerkt. Een eventueel aangebrachte ondergrond onder deze betonlaag dient trapsgewijs te zijn vormgeven voor een betere verdeling van druklasten.

De traptreden worden geplaatst bovenop de 20 cm dikke betonlaag op in de lengterichting aangebrachte mortelbanen die een dikte van 1-2 cm en een breedte tot 12 cm hebben (Mortelgroep MG III) Bij meerdere in de lengterichting geplaatste traptreden adviseren bij een 5 mm brede voeg op de kopse kanten. Gestapelde traptreden moeten in de lengterichting een voegbreedte van 5-10 mm onderling hebben. De gestapelde Tocano traptreden moeten onderling een overlapping hebben van minimaal 20 mm en zeer licht (ca. 5 mm) naar voren te hellen. De treden moeten in de lengterichting geheel waterpas liggen. Bestaat een trapconstructie uit meerdere in de lengte richting verwerkte elementen en worden er meerdere traptreden bovenop elkaar gezet ter overbrugging naar een hoger liggend niveau, dan is het raadzaam om doorlopende voegen te vermijden.

Licht in traptreden en verhogingen

Verlichte trappen en opstapjes verhogen de toegankelijkheid en veiligheid maar kan ook fungeren als element van sfeer in de tuin of bij de entree van de woning. Ons LichtDesign programma biedt beide. Ingebouwd in onze Alessio en Tocano elementen geeft het een sterk verhoogde zichtbaarheid en door de soort van gebruikte lichtbron werkt deze sfeer verhogend.

Lichtleiste als hinterleuchtete Tocano ConceptDesign Blockstufen mit UntertrittLichtleiste als hinterleuchtete Tocano ConceptDesign Blockstufen mit Untertritt
Verlichtingsstrip onder ingebouwd in Tocano ConceptDesign traptreden met terugliggende optrede



Lichtleiste als Aufmerksamkeitsstreifen eingebaut in Tocano ConceptDesign Blockstufen
Verlichtingsstrip ingebouwd in Tocano ConceptDesign traptreden voor verhoogde opmerkzaamheid

Licht in Stufen Grafik
Schets



Verwerking van Elleboog- Op- en aantrede elementen

1. Toepassing

Onze Elleboog- Op- en aantrede elementen zijn geschikt voor een verwerking op een dragende onderconstructie middels een verlijming met mortel al dan niet in combinatie met daaronder aangebrachte geluiddempende matten. Speciaal geproduceerde uitvoering voor een “hangende” of als vrijdragende traptreden zijn op aanvraag leverbaar.

2. Controle van de levering

Tocano Traptreden elementen worden liggend op pallets geleverd. Deze pallets kunnen b.v. met een kraan op de vrachtauto zelf of met een vorkheftruck afgeladen worden. De losplaats moet horizontaal en stabiel zijn. De aangeleverde pallets dienen zo opgeslagen te worden dat het geleverde materiaal beschermd is tegen beschadigingen en verontreinigingen.

Voor de verwerking dient men het geleverde materiaal te controleren op basis van de bestelgegevens en vrachtbrieven. Transportschade dient op de vrachtbrief door de ontvanger vermeld te worden.

Traptreden met zichtbare gebreken mogen niet verwerkt worden. Na verwerking kan er geen aanspraak op de garantie worden gemaakt.

3. Kleur- en structuurverschil

Onze producten worden geproduceerd met behulp van kiezel, natuursteensplit soorten, zand en cement, hierdoor zijn de afzonderlijke kleuren onderhevig aan natuurlijke schommelingen. Een lichter soort zand of een donker soort cement maakt reeds dat kleur maar ook de structuur wisselend kan zijn.

Lichte verschillen in kleur en oppervlak, vooral tussen de verschillende afmetingen, zijn technisch onvermijdbaar. Dit kan niet aangemerkt worden als een tekortkoming in de kwaliteit.

4. Verwerking

4.1. Verwerking van traptreden elementen op mortelbanen

Op- en aantrede en Elleboog elementen zijn geschikt voor een verwerking op een spanningsvrije ondergrond middels een verlijming met mortel. Te brede mortelbanen ( > 12 cm) leiden tot spanningsverschillen, hierdoor kan scheurvorming optreden. Mede daarom moet ook in de verwerking gelet worden op de mate van droog zijn van de onderconstructie zelf en de daarop aan te brengen traptreden (>2 CM%).

Bij de verwerking van traptreden elementen buiten moet erop gelet worden dat de mortelbanen zo aangebracht worden dat er de mogelijkheid ontstaat dat een ontwatering onder de traptreden elementen mogelijk is. De daaronder liggende onderconstructie moet reeds onder afschot naar voren gericht zijn om vochtophoping te vermijden.

4.2. Verwerking van traptreden elementen op geluiddempende matten

Geluid gedempte traptreden elementen kunnen direct op de daaronder aangebrachte geluiddempende matten aangebracht te worden. Dit in tegenstelling met traptreden elementen die op Mortelbanen verwerkt worden. Deze aangebrachte dempende matten kunnen spanningsverschillen van de onderconstructie en de traptreden opvangen.

4.3. Voegen

Traptreden elementen mogen in principe nooit ingeklemd zijn. Bij meerdelige naast elkaar gelegen lengten is een minimale voegbreedte van 3 mm aan te houden. Dilatatievoegen in de onderconstructie moeten doorgezet worden in het daar op verwerkte materiaal. De voegen van elkaar in hoogte opvolgende afzonderlijke traptreden elementen moeten een hoogte  hebben van ongeveer 5 mm. Een plint mag niet direct op de daaronder liggende trede bevestigd zijn.

Maattoleranties van het materiaal zelf kunnen middels de voegen opgevangen worden. Voegen hebben daarnaast de functie om werking van het materiaal zoals inkrimping en naderhand optredende temperatuurswisselingen te ondervangen. Daarom dient de voeg altijd elastisch te zijn.

4.4. Aanpassingen in het werk

Zijn deze noodzakelijk dan is dit bij:
• Traptreden bij een lengte van ≥ 120 cm
• Elleboog traptreden en Op- en Aantrede elementen in 8 cm dikte
• Bordes elementen
• En speciale elementen
Zijn voorzien van een wapening. Wapening op basis van staal kunnen de steenzaag beschadigen.

Verwerkings illustraties

1. De plint dient altijd blijvend elastisch aangebracht te zijn ten opzichte van het daaronder liggende element.

Tocano Verlegung Mauer

2. Verwerking op twee mortelbanen op het uiteinde van de traptrede.

3. Ook bij een aangebrachte mortelbaan op 1/6 van de totale lengte dient de plint elastisch aangebracht te zijn op de traptrede.

4. Het Optrede gedeelte (Stootbord) van een Elleboog traptrede dient niet verlijmd te zijn.

Traptrede op geluiddempende matten verwerkt.
