Conceo Zwevende traptreden

Zwevende traptreden

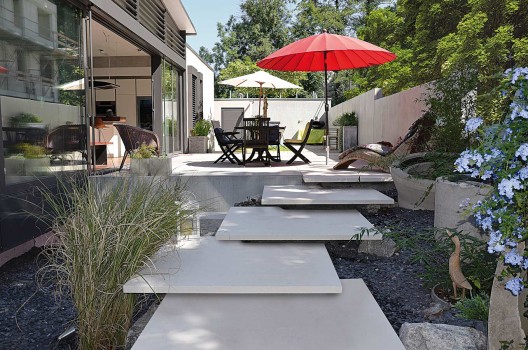

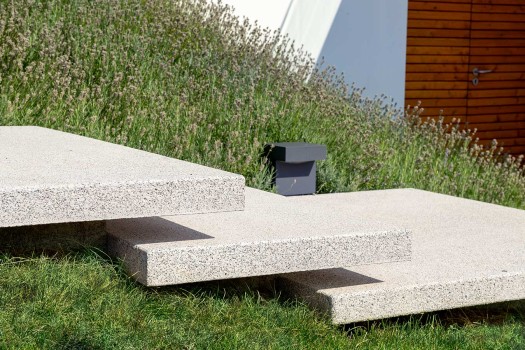

Zwevende traptreden lijken te zweven en geven daarbij een bijzonder accent in uw tuinontwerp. Het Conceo assortiment biedt verschillende kleuren en oppervlakken.

Zwevende traptreden

TEGELSYSTEEMLENGTE in cmBREEDTE in cmDIKTE in cmTOEPASSING
technische Eigenschaften 75 75 8 technische Eigenschaften
technische Eigenschaften 150 75 8
technische Eigenschaften 150 150 8

Eigenschappen

  • Groot formaat tegels, met speciaal bewerkte oppervlakken waarmee de gebruikte natuursteen splitsoorten zichtbaar gemaakt zijn.
  • Grote formaten geven een lager aandeel voegen in het gebruik en een sterke ruimtelijke werking.
  • In de 8 cm dikte zijn ook verkrijgbaar elementen met bewerkte kopse kanten hetgeen een uniforme vormgeving van terras met trappartijen mogelijk maakt.
  • Met een zeer fijn Samtiert® oppervlak in de kleuren alpine-wit, diamantgrijs en meteoor-antraciet. Het gestraalde oppervlak wordt geleverd in de kleur lichtgraniet en antraciet. Uitvoering Samtiert® op basis van „Hogesterktebeton“. Dit betekend naast een hogere betondruksterkte ook een hogere homogeniteit dan standaard beton. In combinatie met de oppervlakte bewerking „Samtieren“ ontstaat een fluweelachtig en elegant ogend oppervlak.

Technische aanwijzingen

Tegels met fijn gestraald en samtiert oppervlak.

DIN 1045/EN 206

RASTERMAATm² per laaggewicht ca. kg per m²berekeningseenheid
75 x 75 x 8 cm 0,56 180
150 x 75 x 8 cm 1,13 180
150 x 150 x 8 cm 2,25 180

Verwerkingsadvies

Verwerkingsadvies voor een vrijdragende trapconstructie met Conceo traptrede elementen.

Conceo elementen worden liggend op pallets geleverd. Deze pallets kunnen b.v. met een kraan op de vrachtauto zelf of met een vorkheftruck afgeladen worden. De losplaats moet horizontaal en stabiel zijn. De aangeleverde pallets dienen zo opgeslagen te worden dat het geleverde materiaal beschermd is tegen beschadigingen en verontreinigingen.

Voor de verwerking dient men het geleverde materiaal te controleren op basis van de bestelgegevens en vrachtbrieven. Transportschade dient op de vrachtbrief door de ontvanger vermeld te worden.

Elementen met zichtbare gebreken mogen niet verwerkt worden. Na verwerking kan er geen aanspraak op de garantie worden gemaakt.

Onze producten worden geproduceerd met behulp van kiezel, natuursteensplit soorten, zand en cement, hierdoor zijn de afzonderlijke kleuren onderhevig aan natuurlijke schommelingen. Een lichter soort zand of een donker soort cement maakt reeds dat kleur maar ook de structuur wisselend kan zijn.

Lichte verschillen in kleur en oppervlak, vooral tussen de verschillende afmetingen, zijn technisch onvermijdbaar. Dit kan niet aangemerkt worden als een tekortkoming in de kwaliteit.

De Conceo traptreden elementen voor een vrijdragende trapconstructie zijn in de standaard maten van 75 x 75 x 8, 100 x 100 x 8, 150 x 75 x 8, en 150 x 150 x 8 cm en als speciaal op maat geproduceerde afmetingen verkrijgbaar.

Niet standaard bewerkte zichtzijden kunnen op verzoek in de productie alsnog bewerkt worden. Vanuit esthetisch oogpunt kan het fundament gestort worden binnen een omlijsting van in een kleur bijpassende Alessio palissaden zoals in de onderstaande foto’s te zien is.

De Conceo vrijdragende traptreden worden op een ca. 20 cm dik, vorstbestendige en waterdoorlatende fundament van mager beton verwerkt. De ondergrond hiervan moet het profiel hebben van de toekomstige trappartij en dus mag dus niet glooiend zijn.

De treden mogen maximaal 30% van hun lengte resp. breedte op één of twee kanten over de dragers die geplaatst worden op het fundament uitsteken. Voor een vrijdragende inbouw waarbij de elementen enkel zijdelings ondersteund zijn de standaard Conceo traptrede elementen niet geschikt.

De fundatie waarop de dragers van de Conceo traptrede elementen geplaatst worden is net als bij een "normale" trapconstructie uit te voeren in beton. Na plaatsing van de dragers vindt ondersteuning van de elementen plaats door het totaal dragende vlak tussen de dragers te voorzien van mortel. Om scheurvorming als gevolg van verschil in krimpen van het fundament en de traptreden elementen te vermijden, moet de onderbouw goed uitgehard zijn voordat de traptrede elementen verder verwerkt worden.

Met het bevestigen moet het fundamentoppervlak en de onderzijde van de Conceo traptreden elementen van een "hechtlaag" voorzien worden, als mortel is een vorstbestendige flexmortel geschikt.. Voor een betere aanhechting zijn de onderkanten van de traptreden elementen opgeruwd. Een verwerking op bijvoorbeeld een geluid dempende mat of een ander folie is absoluut af te raden.

Voor een snelle afwatering van het oppervlak is een afschot van 1% aan te raden.

Het verwerken van de Conceo traptreden elementen moet met een vacuüm zuigend verwerkingsapparaat plaatsvinden. Het gewicht van de elementen bedraagt afhankelijk van de grootte tussen de 100 en 400 kg (180 kg/m2) per element.

De constructie mag pas betreden worden na uitharding van de mortel.

Voor speciale oplossingen, b.v. tegels met uitsparingen, tegels met speciale formaten, trapconstructies met grote overstekken, tegels met inbouwelementen voor elektriciteit of met roosters zijn op aanvraag.

Conceo Treppen Aufbau 01

Conceo Treppen Aufbau 02

Conceo Treppen Aufbau 03

Conceo Treppen Aufbau 04
