Düsseldorf (D), Kö-Bogen, Conceo Graniet licht gestraald.
Düsseldorf (D), Kö-Bogen, Conceo Graniet licht gestraald.

Conceo definieert “afmeting” in een andere en wel zeer royale dimensie. Deze tegels, op basis van HPC beton in afmetingen zoals bijvoorbeeld 150 x 150 cm, geven nieuwe mogelijkheden bij het ontwerpen van terrassen, pleinen, trappartijen en paden. Het creëert sterke ruimtelijke werking, het soort van oppervlak verfijnd de beleving en de technische kwaliteit verruimt de toepassing. In verschillende hoogten manifesteren Conceo elementen zich als een voor het oog zwevende trappartij. Horizontale vlakken lijken als het ware gegoten door het gebrek aan voegen. De verkrijgbare kleur- en oppervlaktetexturen variëren van het elegante ragfijn “samtiert” naar een gestraalde uitvoering en zichtbeton versie.

Conceo
Kleuren
Eigenschappen
Standaard formaten
Projectversie formaten
Galerij
Edities
CDFarben
Referenties
Legpatronen berekenen
Verwerkingsadvies
Verlegehinweise
Downloads
Links
Händler

Kleuren

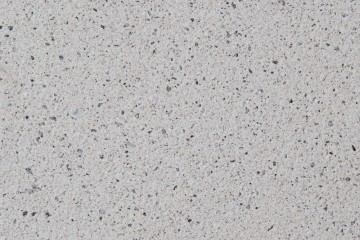

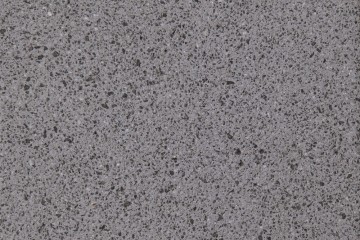

Concept Design gestraald (R11)

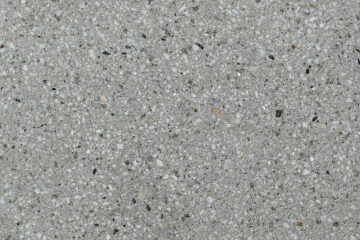

Concept Design samtiert® (R11)

Concept Design glad (R8)

Eigenschappen

  • Groot formaat tegels met hoogwaardige verschijnings vorm door zichtbaar gemaakte op kleur en gradatie geselecteerde natuursteen edelsplit soorten.

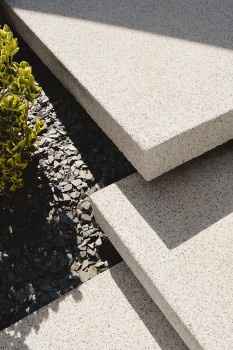

  • Traptreden met bewerkte kopse kanten en passend bij Conceo tegels voor in het terras wat een uniforme vormgeving mogelijk maakt.
  • Met een zeer fijne „Samtiert“ oppervlak van het HPC beton geeft dit een ragfijn uitziend én aanvoelend oppervlak.
  • Gestrahlte, gesäuerte und samtierte Oberflächen sind trittsicher.
  • Grote formaten geven een lager aandeel voegen in het gebruik en een sterke ruimtelijke werking.

Standaard formaten

Filter:

Tegels

75 x 75 x 8 cm
DIN 1045/EN 206
100 x 100 x 8 cm
DIN EN 1339 PKDUI 14
NIEUW 125 x 125 x 8 cm
DIN 1045/EN 206
150 x 75 x 8 cm
DIN 1045/EN 206
150 x 150 x 8 cm
DIN 1045/EN 206

Tegels rond

NIEUW ⌀ 50 x 8 cm
Sichtbeton Grau, glatt (R8), SB Plus Hochleistungsbeton
NIEUW ⌀ 100 x 8 cm
Sichtbeton Grau, glatt (R8), SB Plus Hochleistungsbeton
NIEUW ⌀ 125 x 8 cm
Sichtbeton Grau, glatt (R8), SB Plus Hochleistungsbeton          Struktur Organisch (Detail)Struktur Kiesel (Detail)Struktur Wasser (Detail)
NIEUW ⌀ 150 x 8 cm
Sichtbeton Grau, glatt (R8), SB Plus Hochleistungsbeton          Struktur Organisch (Detail)Struktur Kiesel (Detail)Struktur Wasser (Detail)
NIEUW ⌀ 220 x 8 cm
Sichtbeton Grau, glatt (R8), SB Plus Hochleistungsbeton          Struktur Organisch (Detail)Struktur Kiesel (Detail)Struktur Wasser (Detail)

Alle opgegeven maten zijn rastermaten dus inclusief afstandhouders en voeg.

Projectversie formaten

Met vellingkant

RastermaatNominale maatDIN EN Normering
75 x 75 x 8 *745 x 745 x 80DIN 1045/EN 206
100 x 100 x 8 *996 x 996 x 80DIN EN 1339 PKDUI 14
125 x 125 x 8 *1245 x 1245 x 80DIN 1045/EN 206
150 x 75 x 8 *1500 x 750 x 80DIN 1045/EN 206
150 x 150 x 8 *1500 x 1500 x 80DIN 1045/EN 206
⌀ 50 x 8 *
⌀ 100 x 8 *
⌀ 125 x 8 *
⌀ 150 x 8 *
⌀ 220 x 8 *


Conceo kan op bestelling afhankelijk van de dikte geproduceerd worden tot maximaal de afmeting van 240 x 350 cm.

Galerij

Legpatronen berekenen

Conceo Patroon 01
PATROON 01
 Patroon 01

Patroon 01

Benodigd materiaal/m²:
150 x 75 cm ca. 0,89 stk.

Patroon 011/3

stk.
Conceo Patroon 02
PATROON 02
 Patroon 02

Patroon 02

Benodigd materiaal/m²:
150 x 150 cm ca. 0,44 stk.

Patroon 022/3

stk.
Conceo Patroon 03
PATROON 03
 Patroon 03

Patroon 03

Formaten
150 x 150 cm
150 x 75 cm
75 x 75 cm

Patroon 033/3

Bij een dergelijk patroon is de hoeveelheid te gebruiken materiaal sterk afhankelijk van de plaatselijke omstandigheden.

Verwerkingsadvies

Verwerkingsadvies voor een vrijdragende trapconstructie met Conceo traptrede elementen.

De Conceo traptreden elementen voor een vrijdragende trapconstructie zijn in de standaard maten van 75 x 75 x 8 , 150 x 75 x 8 en 150 x 150 x 8 cm en als speciaal op maat geproduceerde afmetingen verkrijgbaar.

De treden mogen maximaal 30% van hun lengte resp. breedte op één of twee kanten over de dragers die geplaatst worden op het fundament uitsteken. Voor een vrijdragende inbouw waarbij de elementen enkel zijdelings ondersteund zijn de standaard Conceo traptrede elementen niet geschikt.

De fundatie waarop de dragers van de Conceo traptrede elementen geplaatst worden is net als bij een "normale" trapconstructie uit te voeren in beton. Na plaatsing van de dragers vindt ondersteuning van de elementen plaats door het totaal dragende vlak tussen de dragers te voorzien van mortel. Om scheurvorming als gevolg van verschil in krimpen van het fundament en de traptreden elementen te vermijden, moet de onderbouw goed uitgehard zijn voordat de traptrede elementen verder verwerkt worden.

Met het bevestigen moet het fundamentoppervlak en de onderzijde van de Conceo traptreden elementen van een "hechtlaag" voorzien worden, als mortel is een vorstbestendige flexmortel geschikt.. Voor een betere aanhechting zijn de onderkanten van de traptreden elementen opgeruwd. Een verwerking op bijvoorbeeld een geluid dempende mat of een ander folie is absoluut af te raden.

Voor een snelle afwatering van het oppervlak is een afschot van 1% aan te raden.

Het verwerken van de Conceo traptreden elementen moet met een vacuüm zuigend verwerkingsapparaat plaatsvinden. Het gewicht van de elementen bedraagt afhankelijk van de grootte tussen de 281 en 551 kg (180 kg/m2) per element.

De constructie mag pas betreden worden na uitharding van de mortel.

Voor speciale oplossingen, b.v. tegels met uitsparingen, tegels met speciale formaten, trapconstructies met grote overstekken, tegels met inbouwelementen voor elektriciteit of met roosters zijn op aanvraag.
