Cubus^®

Cubus is een product voor minimalisten. Duidelijk, rechtlijnig en zonder tierlantijntjes, zo komen de acht tot achttien centimeter dikke formaten met hun bijzonder dichte, homogene oppervlak uit architectuurbeton over. De stenen zijn naar keuze verkrijgbaar met of zonder vellingkant. Met meer dan zeventig mogelijke steenformaten wordt met grote formaten en dus een beperkt aantal voegen een hoger wandelcomfort bereikt in zowel de particulieren als de openbare ruimte. Kleine formaten daarentegen zijn bijzonder slijtvast en robuust, ook bij hogere verkeersbelasting. Het antracietkleurige steen-oppervlak heeft een hoge kleurintensiteit en is bovendien bestand tegen vorst- en strooizout. Met Cubus kunnen grote monochrome oppervlakken in de buitenlucht voor een aantrekkelijke prijs vormgegeven worden.

Cubus

Kleuren

Eigenschappen

Standaard Formaten

Projectversie formaten

Galerij

Referenties

Legpatronen

Video

Systeem Banenverband

Downloads

Kleuren

Kleur 1519

Kleur 2931

Antraciet

Kleur 1419

Kleur 1412

Kleur 2516

Eigenschappen

Architectuur beton oppervlak.
Langdurig kleurintensief oppervlak.
Verminderde vochtopname van toplaag door fabrieksmatige impregnering.
Vorst- en strooizout bestendig.
Veilige glijweerstand.
Klimaatneutrale productie.
Ruime keuze van verschillende formaten. Steendiktes van 5 tot 18 cm mogelijk. Met en zonder vellingkant verkrijgbaar.
Bijzonder steen uithardings procedé middels klimaat-gestuurde oppervlaktetechniek behandeling.

BLUEAIR^®-TECHNOLOGY (Optioneel)

Foto katalytisch proces.
Afbouw van schadelijke stikstofoxiden uit de lucht en omzetting in nitraat.
De werkzame grondstof hiertoe is blijvend werkzaam, hierdoor behoudt de steen deze eigenschap onverminderd zijn „leven lang”.

Standaard Formaten

MET VELLINGKANT	LENGTE in cm	BREEDTE in cm	DIKTE in cm	DIN	Toepassing
	30	10	8	DIN EN 1338 KDI
	40	20	8	DIN EN 1339 PKDUI 14
	60	30	8	DIN EN 1339 PKDUI 11
Alle opgegeven maten zijn rastermaten inclusief afstandhouder en voeg.
Reihenverband (Kombiform)	Banenverband		Nominale Maat	DIN	Toepassing
Cubus Banenverband 8 cm wordt enkel per laag geleverd. In een laag zijn aanwezig 2 stuks 40 x 16 x 8 cm, 2 stuks 35 x 16 x 8 cm, 6 stuks 30 x 16 x 8 cm, 6 stuks 25 x 16 x 8 cm, 6 stuks 35 x 12 x 8 cm, 6 stuks 25 x 12 x 8 cm. 1 laag = 1,20 m²	40 x 16 x 8		396 x 156 x 80	DIN EN 1339 PKDUI
	35 x 16 x 8		346 x 156 x 80	DIN EN 1339 PKDUI
	30 x 16 x 8		296 x 156 x 80	DIN EN 1338
	25 x 16 x 8		246 x 156 x 80	DIN EN 1338
	35 x 12 x 8		346 x 116 x 80	DIN EN 1339 PKDUI
	25 x 12 x 8		246 x 116 x 80	DIN EN 1338
Cubus Banenverband 10 cm wordt enkel per laag geleverd. In een laag zijn aanwezig 2 stuks 40 x 16 x 10 cm, 2 stuks 35 x 16 x 10 cm, 6 stuks 30 x 16 x 10 cm, 6 stuks 25 x 16 x 10 cm, 6 stuks 35 x 12 x 10 cm, 6 stuks 25 x 12 x 10 cm. 1 laag = 1,20 m²	40 x 16 x 10		396 x 156 x 100	DIN EN 1338 KDI
	35 x 16 x 10		346 x 156 x 100	DIN EN 1338 KDI
	30 x 16 x 10		296 x 156 x 100	DIN EN 1338 KDI
	25 x 16 x 10		246 x 156 x 100	DIN EN 1338 KDI
	35 x 12 x 10		346 x 116 x 100	DIN EN 13 38 KDI
	25 x 12 x 10		246 x 116 x 100	DIN EN 1338 KDI
Alle opgegeven maten zijn rastermaten inclusief afstandhouder en voeg.

Projectversie formaten

Product kan bij projecten ook in de onderstaande formaten geleverd worden. Vragen over de minimale oplage hiervan zonder meerprijs of de onderlinge combineerbaarheid van deze formaten? Wij horen het graag van u.

Zonder vellingkant:
Rastermaat	Nominale maat	DIN EN Nomering
25 x 25 x 5	246 x 246 x 50	DIN EN 1339 PKDUI 7
50 x 25 x 5	496 x 246 x 50	DIN EN 1339 PKDUI 4
50 x 50 x 5	496 x 496 x 50	DIN EN 1339 PKDUI 7

15 x 15 x 8	146 x 146 x 80	DIN EN 1338 KDI
22,5 x 15 x 8	221 x 146 x 80	DIN EN 1338 KDI
25 x 12,5 x 8	246 x 121 x 80	DIN EN 1338 KDI
25 x 25 x 8	246 x 246 x 80	DIN EN 1338 KDI
37,5 x 12,5 x 8	371 x 121 x 80	DIN EN 1339 PKDUI 7
37,5 x 25 x 8	371 x 246 x 80	DIN EN 1339 PKDUI 14
40 x 10 x 8	396 x 96 x 80	DIN EN 1339 PKDUI 7
40 x 40 x 8	396 x 396 x 80	DIN EN 1339 PKDUI 25
45 x 22,5 x 8	446 x 221 x 80	DIN EN 1339 PKDUI 11
45 x 45 x 8	446 x 446 x 80	DIN EN 1339 PKDUI 25
50 x 15 x 8	496 x 146 x 80	DIN EN 1339 PKDUI 7
50 x 25 x 8	496 x 246 x 80	DIN EN 1339 PKDUI 11
50 x 40 x 8	496 x 396 x 80	DIN EN 1339 PKDUI 14
50 x 50 x 8	496 x 496 x 80	DIN EN 1339 PKDUI 25
100 x 50 x 8	996 x 496 x 80	DIN EN 1339 PKDUI 7
100 x 100 x 8	996 x 996 x 80	DIN EN 1339 PKDUI 7

12,5 x 12,5 x 10	121 x 121 x 100	DIN EN 1338 KDI
25 x 12,5 x 10	246 x 121 x 100	DIN EN 1338 KDI
25 x 25 x 10	246 x 246 x 100	DIN EN 1338 KDI
37,5 x 25 x 10	371 x 246 x 100	DIN EN 1338 KDI
60 x 30 x 10	594,5 x 294,5 x 100	DIN EN 1339 PKDUI 14

15 x 15 x 12	144,5 x 144,5 x 120	DIN EN 1338 KDI
20 x 15 x 12	194,5 x 144,5 x 120	DIN EN 1338 KDI
22,5 x 22,5 x 12	219,5 x 219,5 x 120	DIN EN 1338 KDI
30 x 15 x 12	294,5 x 144,5 x 120	DIN EN 1338 KDI
40 x 20 x 12	394,5 x 194,5 x 120	DIN EN 1338 KDI
40 x 40 x 12	394,5 x 394,5 x 120	DIN EN 1338 KDI
45 x 22,5 x 12	444,5 x 219,5 x 120	DIN EN 1338 KDI
50 x 10 x 12	494,5 x 100 x 120	DIN EN 1339 PKDUI 25
60 x 40 x 12	594,5 x 394,5 x 120	DIN EN 1339 PKDUI 30

25 x 25 x 14	244,5 x 244,5 x 140	DIN EN 1338 KDI
37,5 x 25 x 14	369,5 x 244,5 x 140	DIN EN 1338 KDI
50 x 50 x 14	494,5 x 494,5 x 140	DIN EN 1338 KDI
60 x 60 x 14	594,5 x 594,5 x 140	DIN EN 1339 PKDUI 30

Met vellingkant:
Rastermaat	Nominale maat	DIN EN Nomering
10 x 10 x 8	96,5 x 96,5 x 80	DIN EN 1338 KDI
20 x 10 x 8	196,5 x 96,5 x 80	DIN EN 1338 KDI
20 x 15 x 8	196,5 x 146,5 x 80	DIN EN 1338 KDI
20 x 20 x 8	196,5 x 196,5 x 80	DIN EN 1338 KDI
30 x 10 x 8	296,5 x 96,5 x 80	DIN EN 1338 KDI
30 x 15 x 8	296,5 x 146,5 x 80	DIN EN 1338 KDI
30 x 20 x 8	296,5 x 196,5 x 80	DIN EN 1338 KDI
30 x 30 x 8	296,5 x 296,5 x 80	DIN EN 1338
37,5 x 12,5 x 8	369,5 x 122,5 x 80	DIN EN 1339 RKDUI
40 x 20 x 8	396 x 196 x 80	DIN EN 1339 PKDUI 14
60 x 30 x 8	596 x 296 x 80	DIN EN 1339 PKDUI 11

15 x 15 x 10	146,5 x 146, 5 x 100	DIN EN 1338 KDI
30 x 15 x 10	296,5 x 146,5 x 100	DIN EN 1338 KDI
30 x 30 x 10	296,5 x 296,5 x 100	DIN EN 1338 KDI
60 x 30 x 10	596,5 x 296,5 x 100	DIN EN 1339 PKDUI 11
60 x 60 x 10	596,5 x 596,5 x 100	DIN EN 1339 PKDUI 30

10 x 10 x 12	96,5 x 96,5 x 120	DIN EN 1338 KDI
15 x 15 x 12	146,5 x 146,5 x 120	DIN EN 1338 KDI
20 x 15 x 12	196,5 x 146,5 x 120	DIN EN 1338 KDI
20 x 20 x 12	196,5 x 196,5 x 120	DIN EN 1338 KDI
22,5 x 22,5 x 12	221,5 x 221,5 x 120	DIN EN 1338 KDI
30 x 15 x 12	296,5 x 146,5 x 120	DIN EN 1338 KDI
30 x 20 x 12	296,5 x 196,5 x 120	DIN EN 1338 KDI
30 x 30 x 12	296,5 x 296,5 x 120	DIN EN 1338 KDI
40 x 20 x 12	396,5 x 296,5 x 120	DIN EN 1338 KDI
40 x 40 x 12	396,5 x 396,5 x 120	DIN EN 1338 KDI
60 x 40 x 12	595,5 x 396,5 x 120	DIN EN 1339 PKDUI 30

20 x 15 x 14	196,5 x 146,5 x 140	DIN EN 1338 KDI
30 x 15 x 14	296,5 x 146,5 x 140	DIN EN 1338 KDI
30 x 30 x 14	296,5 x 296,5 x 140	DIN EN 1338 KDI
40 x 20 x 14	396,5 x 196,5 x 140	DIN EN 1338 KDI
60 x 30 x 14	596,5 x 296,5 x 140	DIN EN 1339 PKDUI 30
60 x 40 x 14	596,5 x 396,5 x 140	DIN EN 1339 PKDUI 30
60 x 60 x 14	596,5 x 596,5 x 140	DIN EN 1339 PKDUI 30
90 x 90 x 14	896,5 x 896,5 x 140	DIN EN 1339 PKDUI 30

50 x 10 x 16	494,5 x 94,5 x 160	DIN EN 1338 KDI
60 x 30 x 16	596,5 x 296,5 x 160	DIN EN 1338 KDI
60 x 60 x 16	596,5 x 596,5 x 160	DIN EN 1338 KDI
80 x 40 x 16	796,5 x 396,5 x 160	DIN EN 1339 PKDUI 30

40 x 20 x 18	396,5 x 196,5 x 180	DIN EN 1338 KDI
60 x 40 x 18	596,5 x 396,5 x 180	DIN EN 1338 KDI
80 x 60 x 18	796,5 x 596,5 x 180	DIN EN 1339 PKDUI 30
100 x 70 x 18	996,5 x 696,5 x 180	DIN EN 1339 PKDUI 30
120 x 60 x 18	1196,5 x 596,5 x 180	DIN EN 1339 PKDUI 30
120 x 65 x 18	1196,5 x 646,5 x 180	DIN EN 1339 PKDUI 30

"Rastermaat" is de maat inclusief afstandhouders en voeg.

Ook als ecologische bestrating leverbaar

Meer informatie? Wij horen het graag van u.

Galerij

Vergroot galerijVerklein de galerij

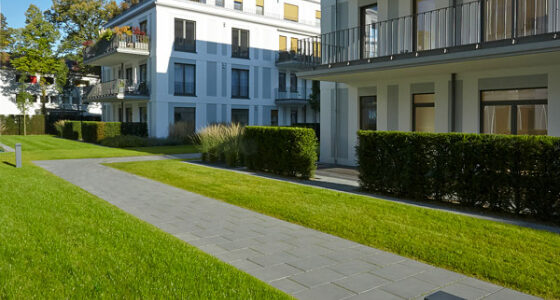

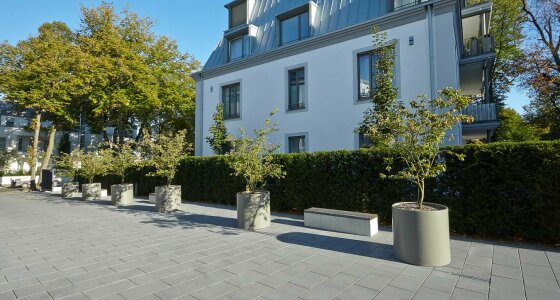

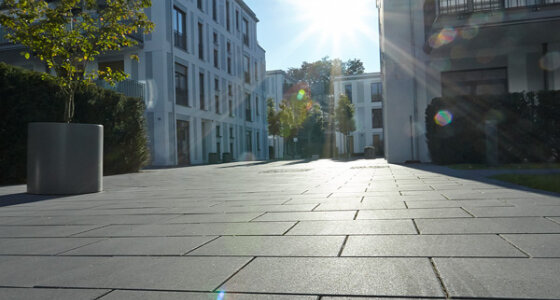

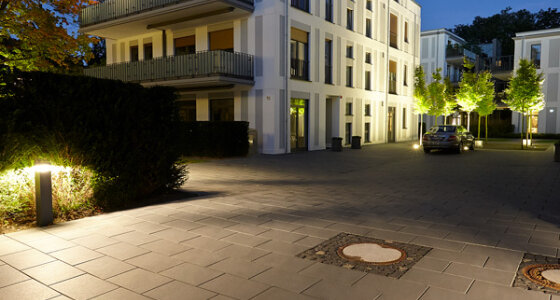

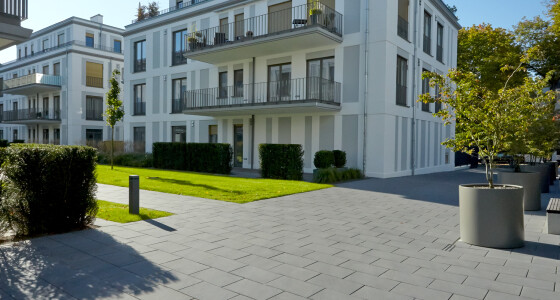

Köln (D), Rheinparkmetropole, Cubus Antraciet en Projectversie kleur.

  



  



  



  



  



  



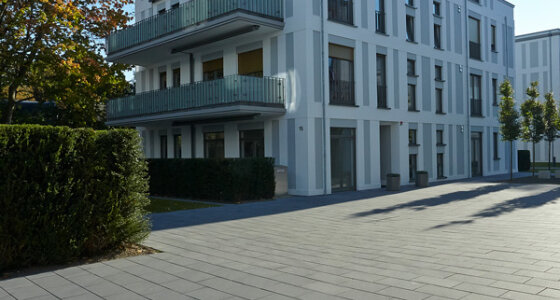

Köln (D), Lindenpalais, Cubus Antraciet.

  



  



  



  



  



  



  



  



  



  



  



  



  



  



  



  



  



  



  



  



  



  



  



  



  



  



  



  



Woonquartier
Pandion Ville
Bonn (D)
Cubus Antraciet

  



  



  



  



  



  



  



  



  



Tools

Referenties

Klanggarten, Köln-Porz

Rheinpark Metropole, Köln

Legpatronen berekenen

PATROON 01

Patroon 01

Benodigd materiaal/m²:
50 x 50 cm ca. 3,2 stk.
25 x 25 cm ca. 3,2 stk.
Kantafwerking m¹:
50 x 25 cm ca. 0,8 stk.

PATROON 02

Patroon 02

50 x 50 cm
50 x 25 cm
Naast kantafwerking m¹:
25 x 25 cm

PATROON 03

Patroon 03

Benodigd materiaal/m²:
50 x 25 cm ca. 8 stk.
Kantafwerking m¹:
25 x 25 cm ca. 1 stk.

PATROON 04

Patroon 04

Benodigd materiaal m²:
50 x 50 cm ca. 1,78 stk.
50 x 25 cm ca. 3,55 stk.
25 x 25 cm ca. 1,78 stk.

PATROON 05

Patroon 05

Benodigd materiaal/m²:
50 x 50 cm ca. 4 stk.
Naast kantafwerking m¹:
50 x 25 cm ca. 1 stk.

PATROON 06

Patroon 06

50 x 25 cm
25 x 25 cm
25 x 12,5 cm
Kantafwerking gedeeltelijk zagen.

PATROON 07

Patroon 07

Benodigd materiaal/m²:
60 x 30 cm ca. 5,56 stk.

Kantafwerking gedeeltelijk zagen

PATROON 08

Patroon 08

Benodigd materiaal/m²:
60 x 30 cm ca. 4,45 stk.
Benodigd materiaal/m²:
30 x 30 cm ca. 2,25 stk.

Kantafwerking gedeeltelijk zagen

PATROON 09

Patroon 09

Benodigd materiaal/m²:
60 x 30 cm ca. 5,56 stk.

Kantafwerking m¹:
30 x 30 cm ca. 1,67 stk.

PATROON 10

Patroon 10

Benodigd materiaal/m²:
30 x 30 cm ca. 11,12 stk.

Kantafwerking gedeeltelijk zagen

PATROON 11

Patroon 11

Benodigd materiaal/m²:
30 x 30 cm ca. 11,12 stk.

PATROON 12

Patroon 12

Benodigd materiaal/m²:
60 x 30 cm ca. 5,56 stk.

PATROON 13

Patroon 13

Benodigd materiaal/m²:
60 x 30 cm ca. 5,56 stk.

Kantafwerking m¹:
30 x 30 cm ca. 0,83 stk.

De opgegeven hoeveelheden per formaat zijn indicatief omdat dit afhankelijk is van de plaatselijke omstandigheden.

Systeem Banenverband

Dikte 8 cm:

Patroon 8/3 (met en zonder vellingkant)

System Bahnenware Muster

Beschikbare producten:	Vellingkant:	Opmerking:
Boulevard^® Geslepen oppervlak.	Zonder vellingkant.	Dikte 8 cm geschikt voor voetgangers gebruik of personen auto´s met een totaal gewicht van 2,91 ton (wielbelasting 0,78 ton). De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
La Linia^® Fijngestraald oppervlak.	Met vellingkant.
Cubus Architectuur beton oppervlak.	Met vellingkant.

Dikte 12 cm:

Patroon 12/1 (met en zonder vellingkant)

System Bahnenware Muster

Beschikbare producten:	Vellingkant:	Opmerking:
Boulevard^® Geslepen oppervlak.	Zonder vellingkant.	12 cm dikte geschikt voor gebruik van voertuigen met een wielbelasting van 2,3 ton (bv. een bestelbus met een toelaatbaar totaal gewicht van 7,5 ton) met incidenteel gebruik. De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
La Linia^® Fijngestraald oppervlak.	Met vellingkant.
Cubus Architectuur beton oppervlak.	Met vellingkant.

Patroon 12/2 (met en zonder vellingkant)

System Bahnenware Muster

Beschikbare producten:	Vellingkant:	Opmerking:
Boulevard^® Geslepen oppervlak.	Zonder vellingkant.	12 cm dikte geschikt voor gebruik van voertuigen met een wielbelasting van 2,3 ton (bv. een bestelbus met een toelaatbaar totaal gewicht van 7,5 ton) met incidenteel gebruik. De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
La Linia^® Fijngestraald oppervlak.	Ohne und Met vellingkant.
Palladio^® Homogeen egaal oppervlak.	Zonder vellingkant.
Senzo^® Homogeen hoog verdicht oppervlak.	Zonder vellingkant.
Cubus Architectuur beton oppervlak.	Met vellingkant.
Umbriano^® Gemarmerd oppervlak.	Zonder vellingkant.
System Terra Fijngestructureerd oppervlak.	Ohne und Met vellingkant.

Dikte 14 cm:

Patroon 14/2 (met en zonder vellingkant)

System Bahnenware Muster

Beschikbare producten:	Vellingkant:	Opmerking:
Boulevard^® Geslepen oppervlak.	Zonder vellingkant.	De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
La Linia^® Fijngestraald oppervlak.	Met vellingkant.
Cubus Architectuur beton oppervlak.	Met vellingkant.

Dikte 16 cm:

Patroon 16/1 (met en zonder vellingkant)

System Bahnenware Muster

Beschikbare producten:	Vellingkant:	Opmerking:
Boulevard^® Geslepen oppervlak.	Zonder vellingkant.	16 cm dikte geschikt voor gebruik van voertuigen met een wielbelasting van 5,0 ton (bv. een vrachtauto met een toelaatbaar totaal gewicht van 16 ton) met incidenteel gebruik. De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
La Linia^® Fijngestraald oppervlak.	Met vellingkant.
Cubus Architectuur beton oppervlak.	Met vellingkant.

Patroon 16/2 (met en zonder vellingkant)

System Bahnenware Muster

Beschikbare producten:	Vellingkant:	Opmerking:
Boulevard^® Geslepen oppervlak.	Zonder vellingkant.	De grijs gemarkeerde stenen (Randafwerking) dienen in het werk gezaagd worden.
La Linia^® Fijngestraald oppervlak.	Met vellingkant.
Cubus Architectuur beton oppervlak.	Met vellingkant.

Cubus®

Kleuren

Eigenschappen

BLUEAIR®-TECHNOLOGY (Optioneel)

Standaard Formaten

Projectversie formaten

Zonder vellingkant:

Met vellingkant:

Ook als ecologische bestrating leverbaar

Galerij

Tools

Referenties

Legpatronen berekenen

Cubus Patroon 01

Cubus Patroon 02

Cubus Patroon 03

Cubus Patroon 04

Cubus Patroon 05

Cubus Patroon 06

Cubus Patroon 07

Cubus Patroon 08

Cubus Patroon 09

Cubus Patroon 10

Cubus Patroon 11

Cubus Patroon 12

Cubus Patroon 13

Systeem Banenverband

Dikte 8 cm:

Patroon 8/3 (met en zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:

Dikte 12 cm:

Patroon 12/1 (met en zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:

Patroon 12/2 (met en zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:

Dikte 14 cm:

Patroon 14/2 (met en zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:

Dikte 16 cm:

Patroon 16/1 (met en zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:

Patroon 16/2 (met en zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:

Verdere informatie

Cubus^®

BLUEAIR^®-TECHNOLOGY (Optioneel)
